Usb2Ps2 (Rev 1.0) - Convierte tu teclado usb a ps2 para Emulador ESPectrum

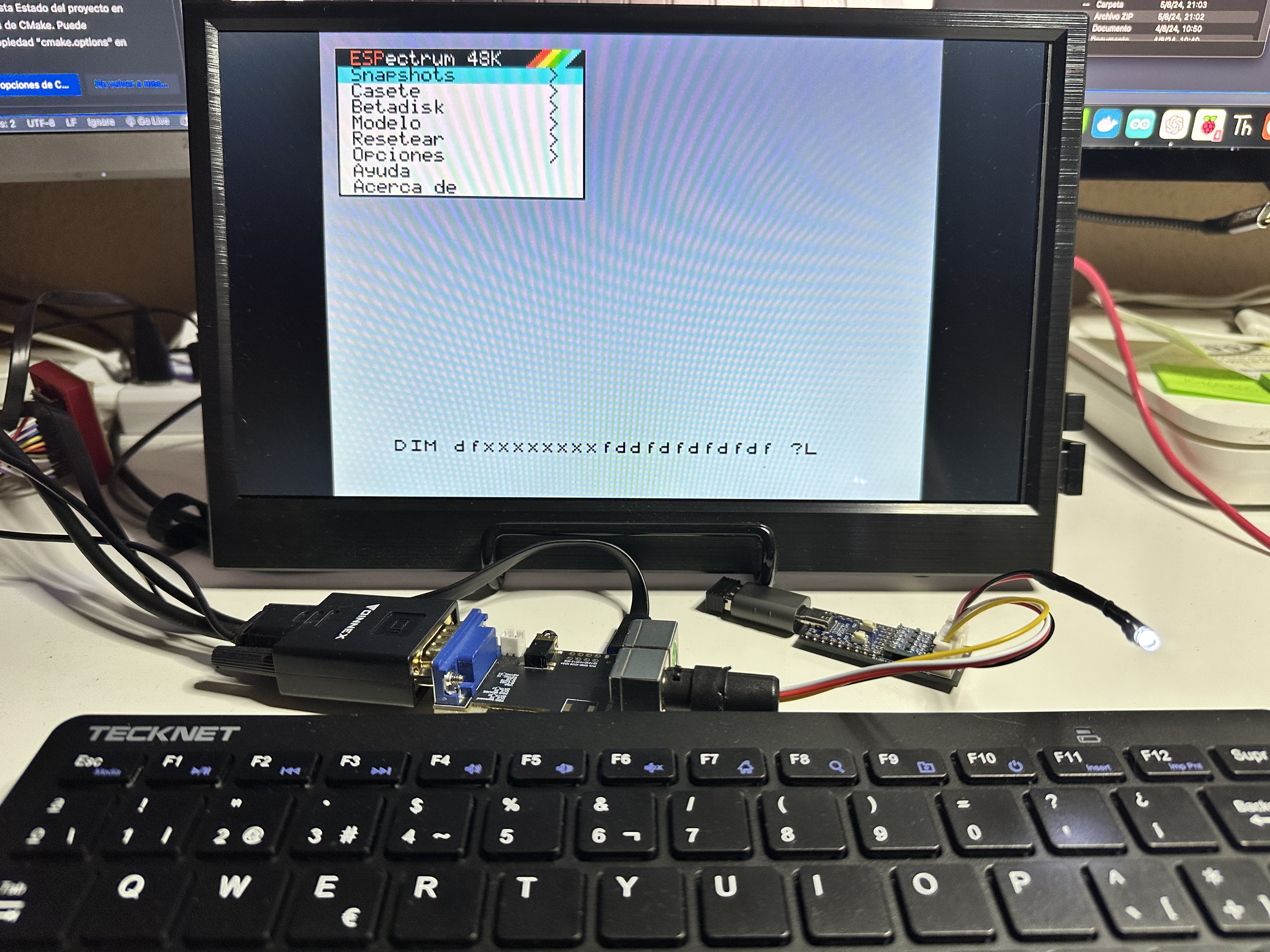

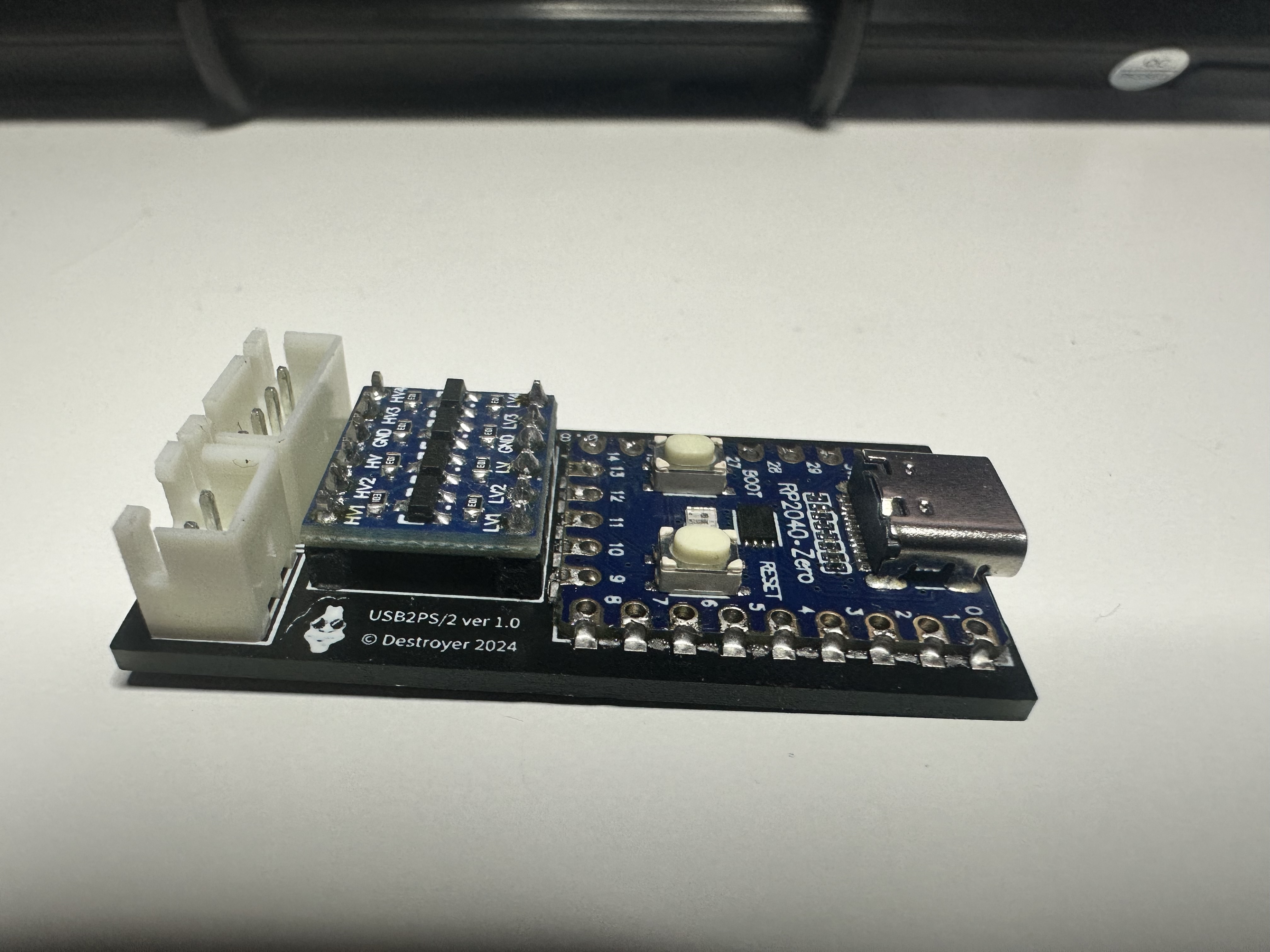

La placa Usb2Ps2 esta diseñada para dar soporte como Adaptador USB a PS/2 en teclados y Ratones para el emulador ESPectrum creado por Eremus. Convirtiendo estos perifericos a PS/2. El firmware original esta creado por NoOne para placas de desarrollo Raspberry Pico, lo he adaptado para la RP2040 Zero, y añadido algunas funcionalidades para ESPectrum.
Soporte para Teclado USB - PS/2

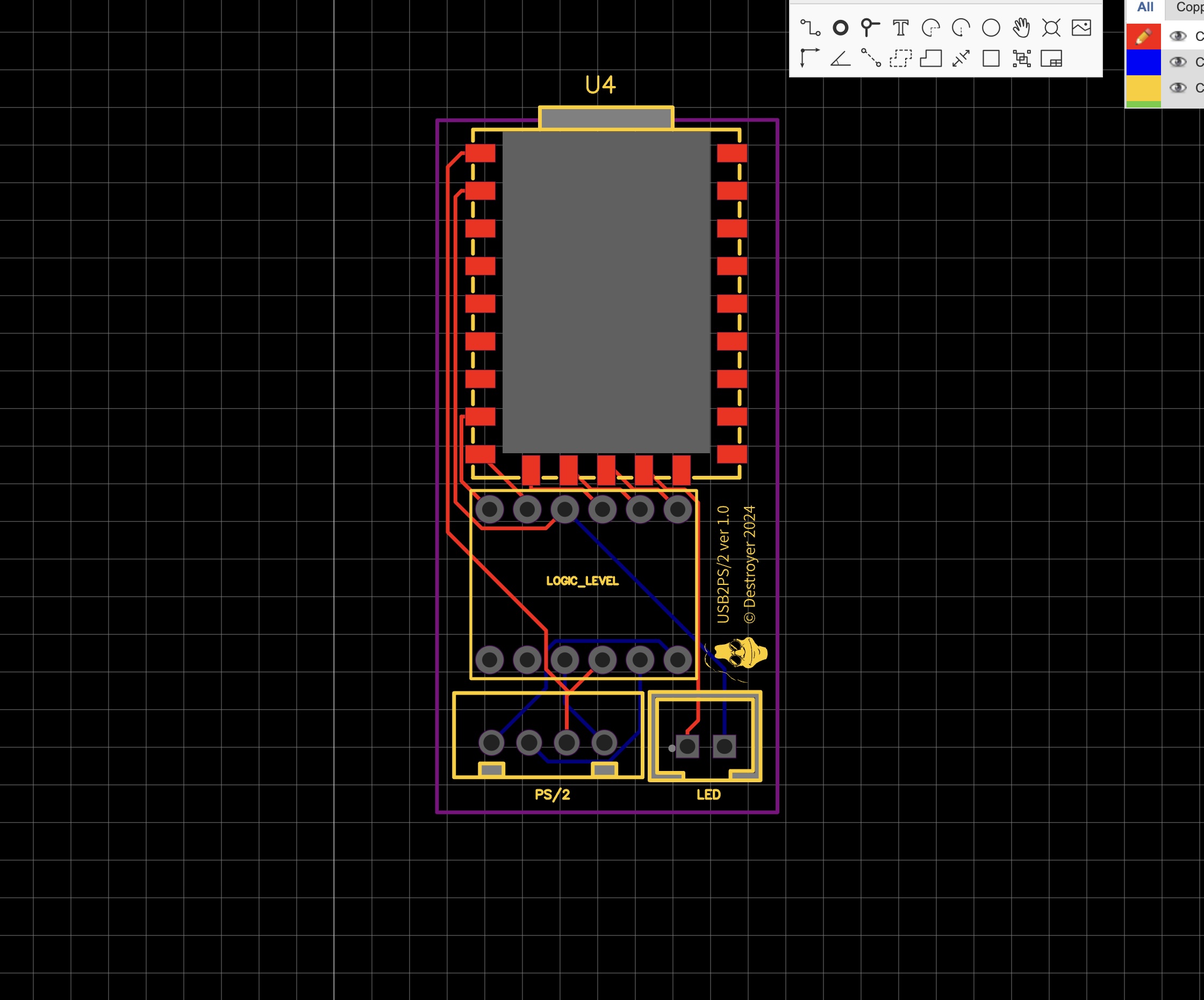

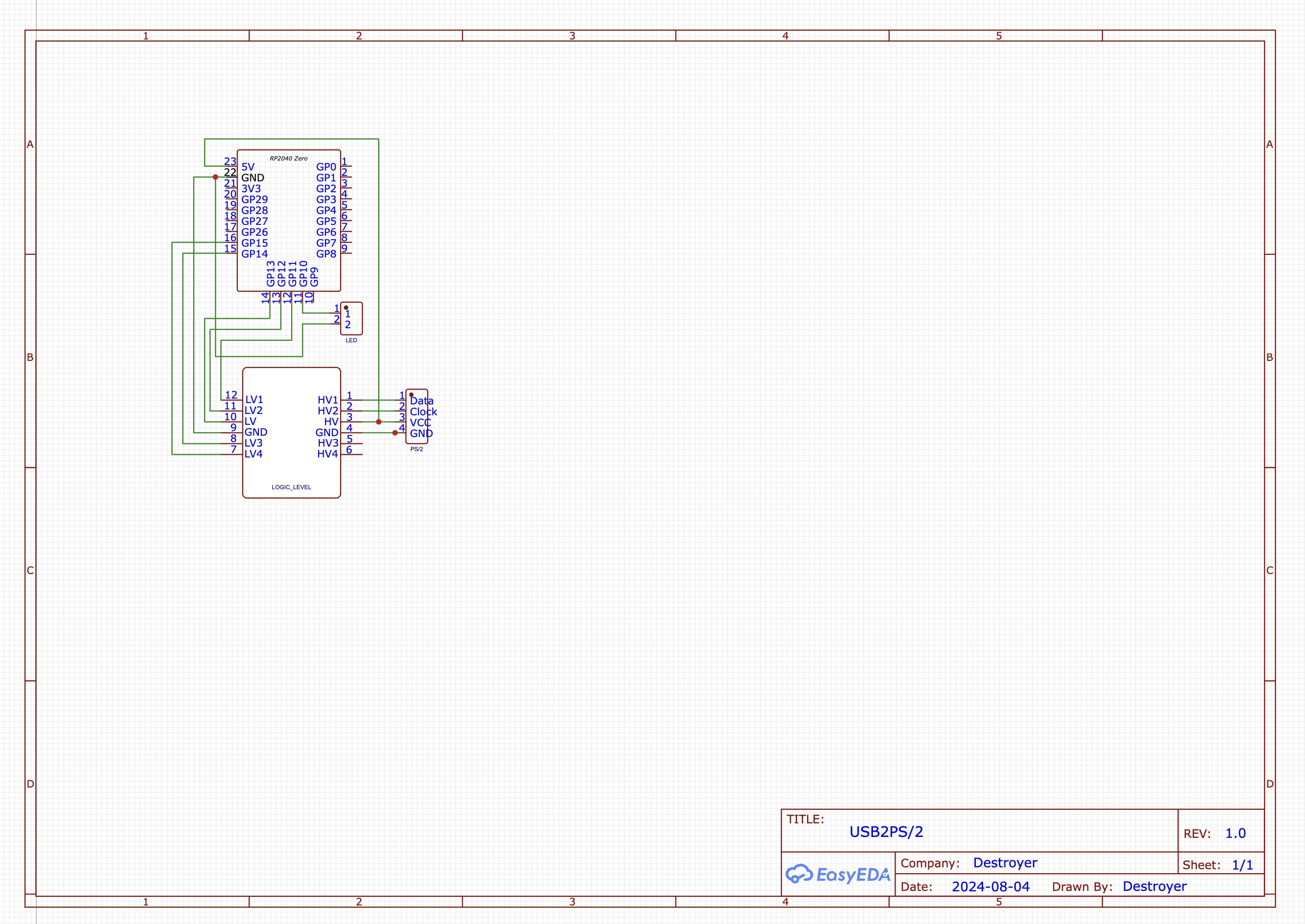

Esquema y Circuito
Recursos Necesarios
| Descripción | Recurso |
|---|---|
| Código del Proyecto | https://github.com/destroyer-dcf/usb2ps2 |
| Firmware | Version 1.0 - usb2ps2.uf2 |
| Circuito | |

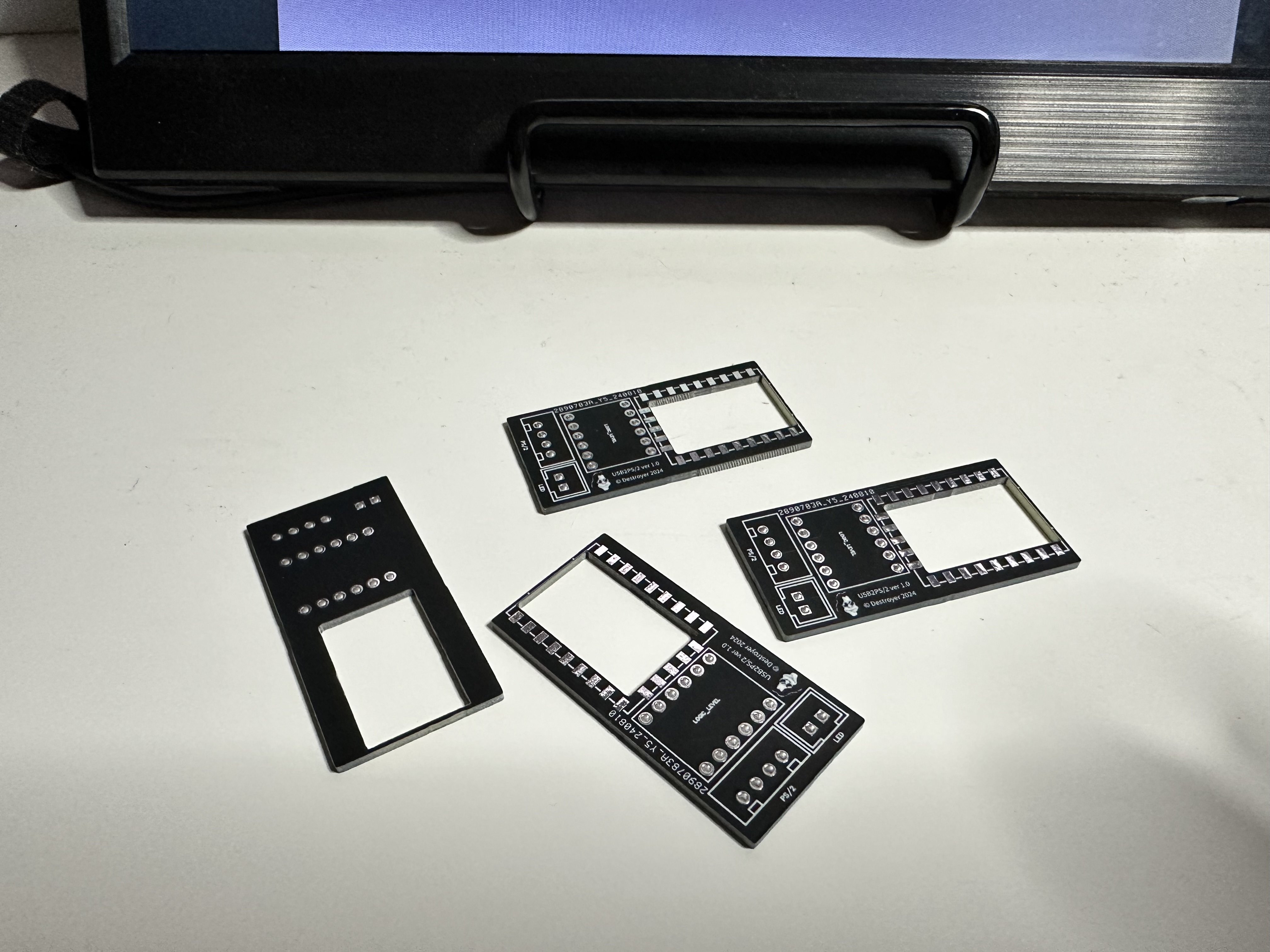

| PCB | Archivos Gerber |
| Caja 3D | Archivo STL (opcional) |

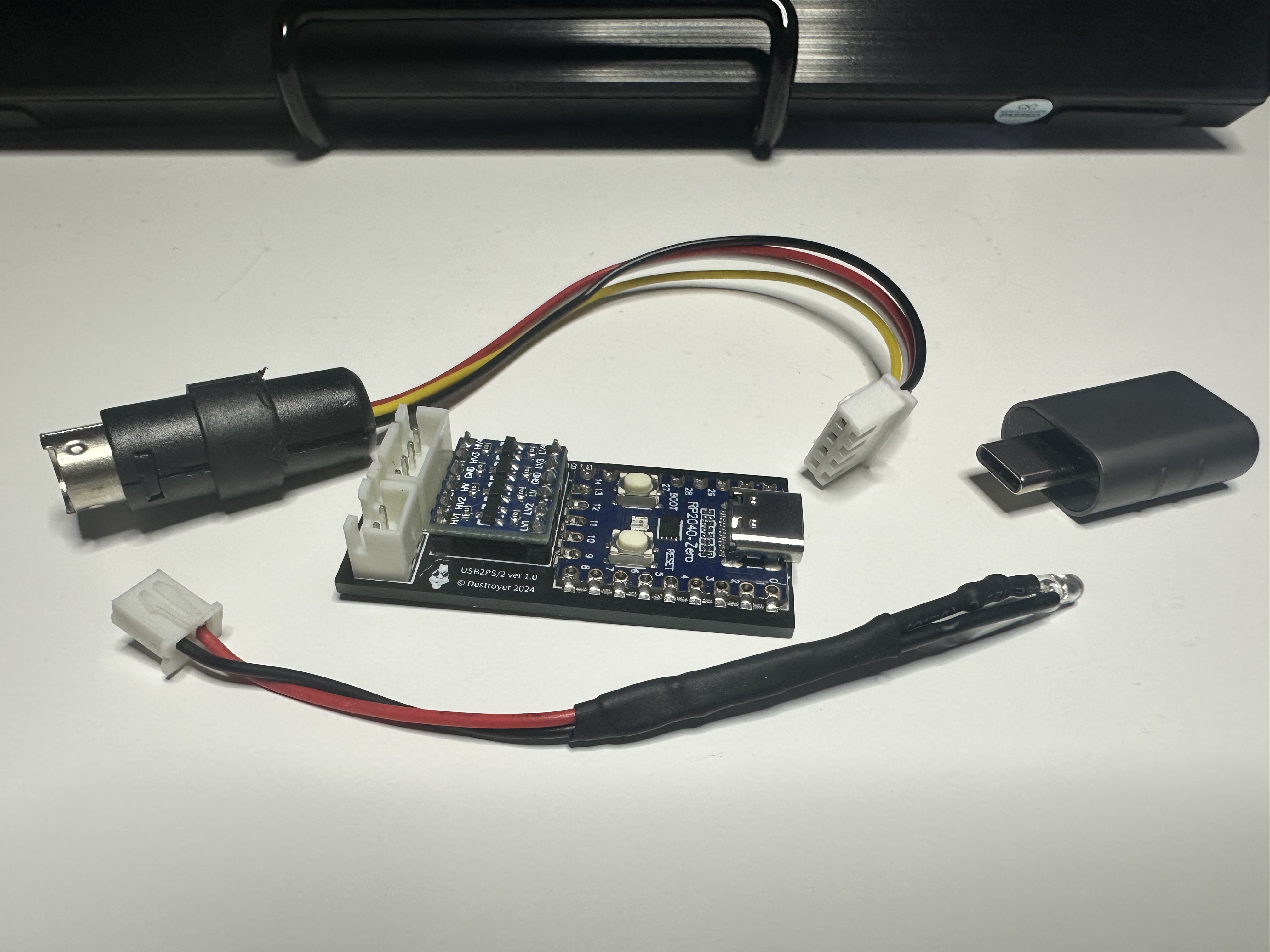

Componentes
| Cantidad | Componente | Link |
|---|---|---|
| 1 | RP2040 Zero | ver |
| 1 | Convertidor de nivel logico | ver |
| 1 | Mini Dim 6p | ver |
| 1 | JST XH2.54 4 pin | ver |
| 1 | JST XH2.54 2 pin (opcional) | ver |
| 1 | LED (opcional) | ver |
| 1 | Adaptador USB-C a USB | ver |
Soldar JST XH2.54 4 pin a Dim 6
| Pin | Color | Funcion |
|---|---|---|
| 3 | negro | GND |
| 4 | Rojo | +5V |
| 5 | Blanco | CLOCK |
| 1 | Amarillo | DATA |
| 2 | Sin Uso | Sin Uso |
| 6 | Sin Uso | Sin Uso |
Esta placa no tiene soporte para raton
Si queremos añadir soporte para raton a la version 1.0 de la placa seguiremos los siguientes pasos.
Soldaremos un cable al pin HV3 y otro al HV4 y los conectaremos al puerto PS/2 del Mouse en la lilygo
| Pin | Color | PS/2 |
|---|---|---|
| HV3 | Amarillo | CLK |
| HV4 | Verde | DATA |
 |
Caja 3D
Si quieres una caja para la placa en este link tienes los STL del proyecto. GRACIAS a Daniel por el trabajo!!!!!
Instalar Firmware
- Descargar
usb2ps2.uf2 - Copie
usb2ps2.uf2a su RP2040 presionando BOOT antes de enchufarlo. - Conecta tu teclado al usbc de la placa
- Si tu teclado es reconocido el led (opcional) se encendera.
Compilar Firmware
Si quieres compilar el firmware puedes hacerlo tu mismo. Para ello es necesario tener descargado el SDK de raspberry pico
Una vez descargado es necesario actualizar la libreria TinyUSB al tag 0.16.0 para ello ..
export PICO_SDK_PATH=/path/to/pico-sdk
cd $PICO_SDK_PATH/lib/tinyusb
git checkout 0.16.0
Despues desde el directorio de nuestro proyecto
cd /path/to/usb2ps2
mkdir build
cd build
cmake ..
make
Si lo prefieres puedes ejecutar el script compile.sh cambiando la linea export PICO_SDK_PATH=~/pico-sdk por tu path de pico-sdk
Agradecimientos
- Gracias a NoOne por su ayuda y compartir su trabajo.
- Gracias a Eremus por el gran trabajo realizado con el emulador ESPectrum
